夹紧密封用于法兰安装
它完全集成在过程管路。它尤其适用于流体和高粘性介质。

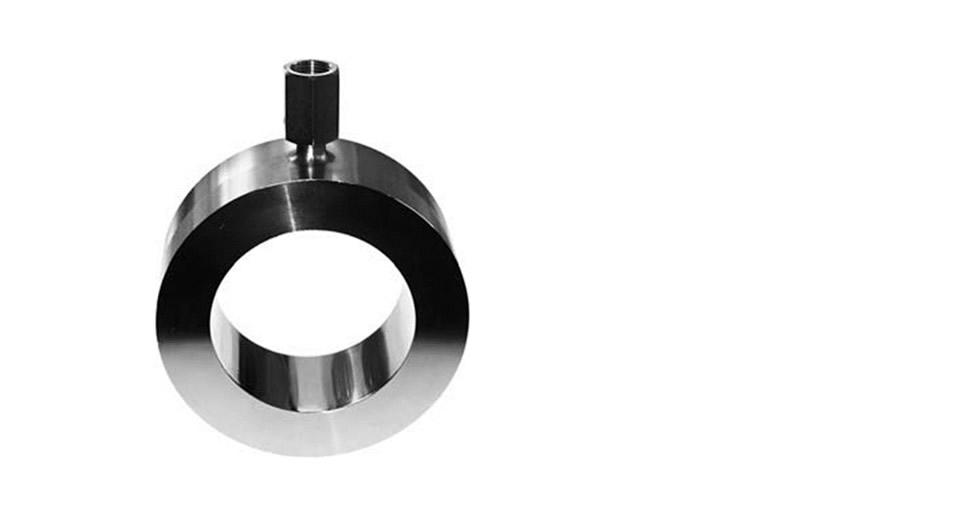

远传密封组件由一个圆筒形套管组成,其中焊有一根薄壁管它直接夹在管道中的二个法兰之间。
设计：
l 法兰安装用的夹紧式密封（法兰设计）符合 EN/ASME,用于SITRANSP压力变送器
- 用于压力:MKIl, P300,DS I,DSII PA和 DS I FF系列
- 差压和流量:DSIⅢl,DS II PA和 DS II FF
l 密封面符合 EN 1092-1或 ASME B16.5。
l 通过挠性毛细管直接与变送器相连（最长 10m 长）。
l 参见用于接液部件材料信息的技术数据。
l 用于毛细管,防护袖,密封组件的主体和测量元件的材料:不锈钢,材料号 1.4571。
l 填充液:硅油,高温油,卤烃油,植物油,甘油/水(不适用于低压场合）。
功能：
被测压力从隔膜传送到填充液而且直接或间接通过毛细管传送到压力变送器测量室。隔膜和毛细管以及变送器的测量室内由填充液填充,而无气体。
注:
对于低压应用与调试场合,建议使用真空防护隔膜远传密封组件。（参见订货数据）
技术数据 ：
夹紧式密封完全集成在工艺管路内
公称直径 公称压力
DN 25 PN 6 ... PN 100
DN 40 PN 6 ... PN 100
DN 50 PN 6 ... PN 100
DN 80 PN 6 ... PN 100
DN 100 PN 6 ... PN 100
1 inch Class 150 ... class 2500
1 inch Class 150 ... class 2500
2 inch Class 150 ... class 2500
3 inch Class 150 ... class 2500
4 inch Class 150 ... class 2500
过程连接 法兰符合 EN 1092-1 或 ASME B 16.5
密封面 符合 EN 1092-1，形式 B1 或符合ASME B16.5 RF 125 ... 250 A 或RFSF
